NKT 双由令法兰球阀
商品编号：0087




  产品属性   产品描述


  • 工作压力：150 PSI (23℃)
  • 标准流量设计
  • 双由令设计可同时当由令及阀门使用
  • 垫座松紧可做适度调整
  • 不须使用特殊工具即可快速装配
  • 可选用埋入铜柱加装自动控制器

  详细参数

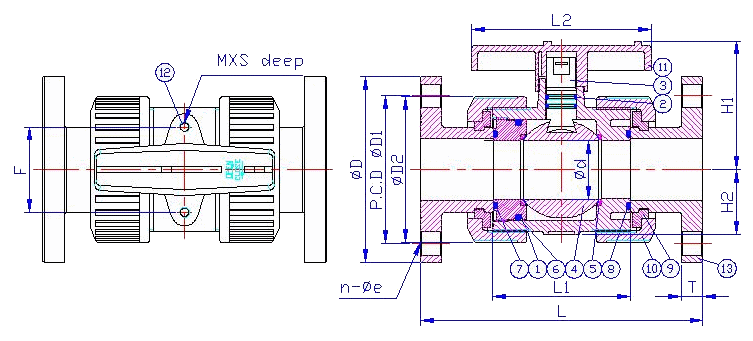

NO. PART MATERIAL Q'TY
1 本体(BODY) UPVC,CPVC,PP,PVDF,ABS 1
2 O环(STEM O-RING) EPDM,FPM 2
3 中心柱(STEM) UPVC,CPVC,PP,PVDF,ABS 1
4 球(BALL) UPVC,CPVC,PP,PVDF,ABS 1
5 垫座(SEAT SEAL) PTFE 2
6 O环(CARRIER O-RING) EPDM,FPM 1
7 内特普(SEAL CARRIER) UPVC,CPVC,PP,PVDF,ABS 1
8 O环(UNION O-RING) EPDM,FPM 2
9 卡环(SET O-RING) UPVC,CPVC,PP,PVDF,ABS 2
10 螺帽(UNION NUT) UPVC,CPVC,PP,PVDF,ABS 2
11 把手(HANDLE) ABS,PP 1
12 埋入铜柱(INSERTED NUT) C3604 2.4
13 法兰片(FLANGE) UPVC,CPVC,PP,PVDF,ABS 2

SIZE
NOM		 1/2"
(15mm)		 3/4"
(20mm)		 1"
(25mm)		 1-1/4"
(32mm)		 1-1/2"
(40mm)		 2"
(50mm)		 2-1/2"
(65mm)		 3"
(80mm)		 4"
(100mm)
JIS ØD 95 100 125 135 140 155 175 185 210
ØD1 70 75 90 100 105 120 140 150 175
L 143 172 187 190 212 234 259 304 372
n-Øe 4-15 4-15 4-19 4-19 4-19 4-19 4-19 8-19 4-19
ANSI ØD 89 98 108 117 127 152 178 191 229
ØD1 61 70 79 89 99 121 140 152 191
l 143 172 187 190 212 234 259 304 372
n-Øe 4-16 4-16 4-16 4-16 4-16 4-19 4-19 4-19 8-19
DIN ØD 95 105 115 140 150 165 185 200 220
ØD1 65 75 85 100 110 125 145 160 180
l 130 150 160 180 200 230 290 310 350
n-Øe 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18
ØD2 45 55 66 82 98 120 140 160 225
Ød 13 18 23 30 38 48 61 69 100
L1 60 73 78 37 92 112 135 156 176
L2 78 92 100 110 121 147 180 224 278
H1 48 57 66 76 88 108 116 130 178
H2 20.5 26 33 38 42 53 65 75 103
T 13 14 14 16 16 16 18 18 18
S 7 8 11 11 11 15 - - -
F 30 33 40 47 52 70 - - -
M M5 M6 M6 M8 M8 M8 - - -
